IMDSI22 ABB Bailey 16- kanavan digitaalinen tulosmoduuli

IMDSI22 on ABB: n tuottama digitaalinen syöttömoduuli, jota käytetään pääasiassa ABB: n Infi 90 -hajautetussa ohjausjärjestelmässä. Moduuli voi vastaanottaa digitaalisia signaaleja kenttälaitteista, kuten kytkentämäärä, reletila, rajakytkin, läheisyysanturi jne., Ja muuntaa ne digitaalisiksi signaaleiksi, jotka voidaan tunnistaa PLC: llä (ohjelmoitava logiikkaohjain) tai DCS: llä (hajautettu ohjausjärjestelmä).

Digitaalinen syöttömoduuli koostuu yhdestä painetusta piirilevystä, joka vie yhden paikan moduulin kiinnitysyksikössä. Se tarkkailee kahta erillistä ryhmää kahdeksan digitaalista tuloa. Kaksitoista tuloa eristetään toisistaan; Jäljellä olevilla kahdella parilla on yhteiset positiiviset syöttölinjat.

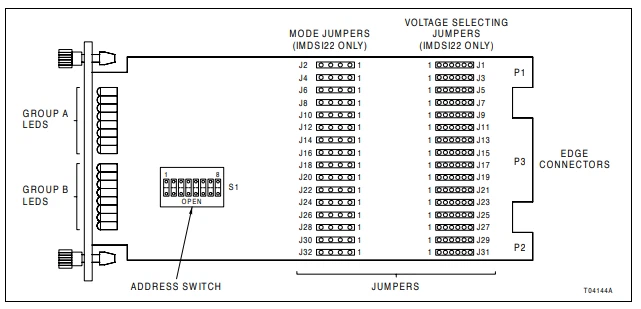

Moduulin etulevyn kaksi vankeudessa olevaa ruuvia kiinnitä se moduulin kiinnitysyksikköön. Kuusitoista etupaneelin LED -tilan indikaattoria (ryhmä A ja ryhmä B) Näytä tulotila ja antaa apua järjestelmän testissä ja diagnoosissa.

Digitaalisessa syöttömoduulissa on kolme kortin reunaliittimiä ulkoisten signaalien ja virran suhteen (P1, P2 ja P3). P1 yhdistyy yleisiin (maa) ja +5 VDC -voimaan. P2 yhdistää moduulin I/O -laajennusbussiin kommunikoimaan ohjaimen kanssa. P3 syöttää digitaaliset signaalit kaapelilla, joka on kytketty pääteyksikköön. Kenttäjohdotuksen pääteyksiköt (fysikaaliset kytkentäpisteet) ovat pääteyksikössä.

Digitaalikentän tulot ovat 120 VAC: n, 24 VDC: n, 48 VDC: n tai 125 VDC: n jännitettä. Nämä jännitteet osoittavat virran (on) kenttälaite; Nolla volttisyöttö osoittaa, että irrotetun (POIS) kenttälaitteen. DSI -moduuleilla on kiinteä syöttösuodatin tasavirtatuloihin, jotta kontaktipoistoaika mahdollistaisi (17 millisekunnin vasteaikaa).

IMDSI13 (24 VDC), IMDSI14 (48 VDC), moduuleilla on kiinteät kokoonpanot, eivätkä ne vaadi hyppääjävalintoja. IMDSI22 (120 VAC, 24 VDC, 48 VDC tai 125 VDC) -moduulissa on hyppääjiä työjännitteen valitsemiseksi.

HUOMAUTUS: P3 -liittimen nastajen lukumäärän vuoksi 12 tuloa ovat erillisiä, kun taas loput kaksi paria jakavat syöttöliittimet. Seitsemän ja kahdeksan pisteen positiivinen (+) puoli on sidottu toisiinsa kussakin ryhmässä. Näiden pisteiden on käytettävä samaa kosketusjännitettä (120 VAC, 24 VDC, 48 VDC tai 125 VDC), jotka IMDSI22 -moduulin hyppääjät ovat asettaneet, tai asiaankuuluvien moduulien työskentelyjännitteen mukaan.

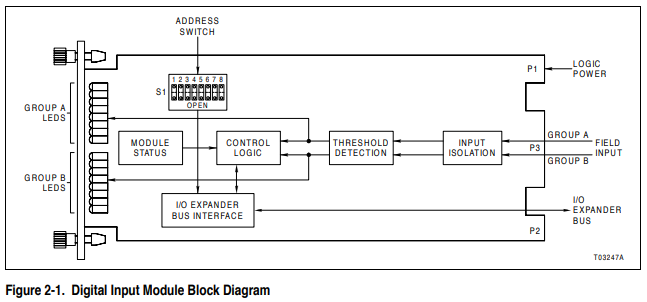

Kuva 2-1 on lohkokaavio, joka kuvaa signaalin virtausta moduulin läpi. Syöttöeristyslohko koostuu virran rajoittajista ja optikokouksista eristämään 16 kenttätuloa moduulipiiristä. Tulopiirit tarjoavat 1500 VDC -eristyksen tulo- ja logiikkapiirien ja muiden syöttökanavien välillä.

Digitaalinen syöttö korkea impedanssi tarjoaa ylimääräisen (passiivisen) suojan kentän digitaalisten tulojen korkean energian transienteiltä.

Syöttösignaalipolku ja alhainen eristyskapasitanssi sallivat suojauksen nopean ohimenevän purskeen häiriöltä.

Kynnyksen havaitsemislohkopiirit testaavat tulojännitettä määrittääksesi, onko kyse oikealla jännitteen tasolla ilmaisemaan (ON) vai (pois päältä). Tämän vertailun tulos lähetetään lukuspuskuriin ohjauslogiikkalohkossa. Jos tulo on virrannut, se aiheuttaa myös vastaavan tulopaneelin LED -LED -LED: n valoon.

Ohjauslogiikkalohko koostuu puskureista, jotka pitävät tulo- ja tilan tavuarvot. I/O Exder -väylärajapinta antaa ohjaimen lukea nämä tavut.
