Tuotteen esittely

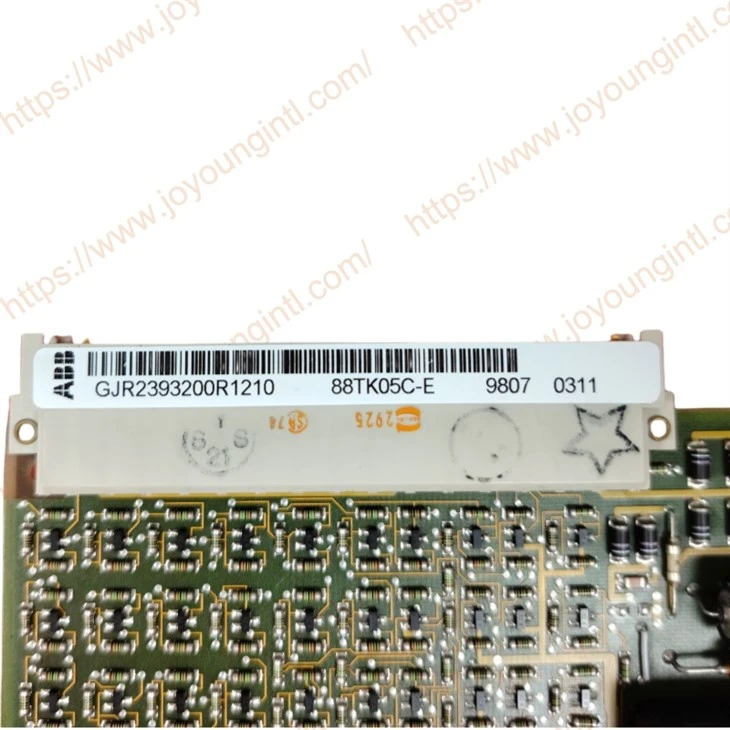

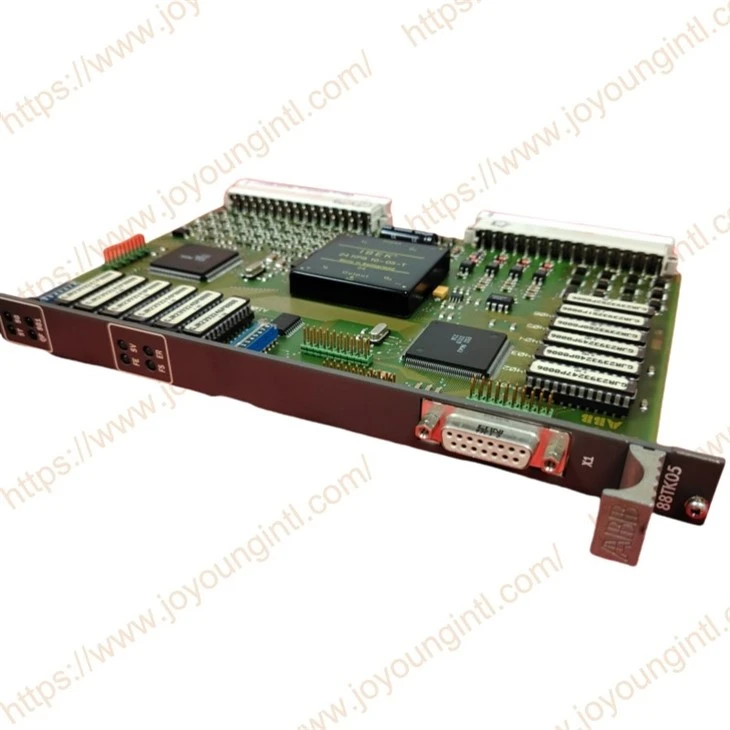

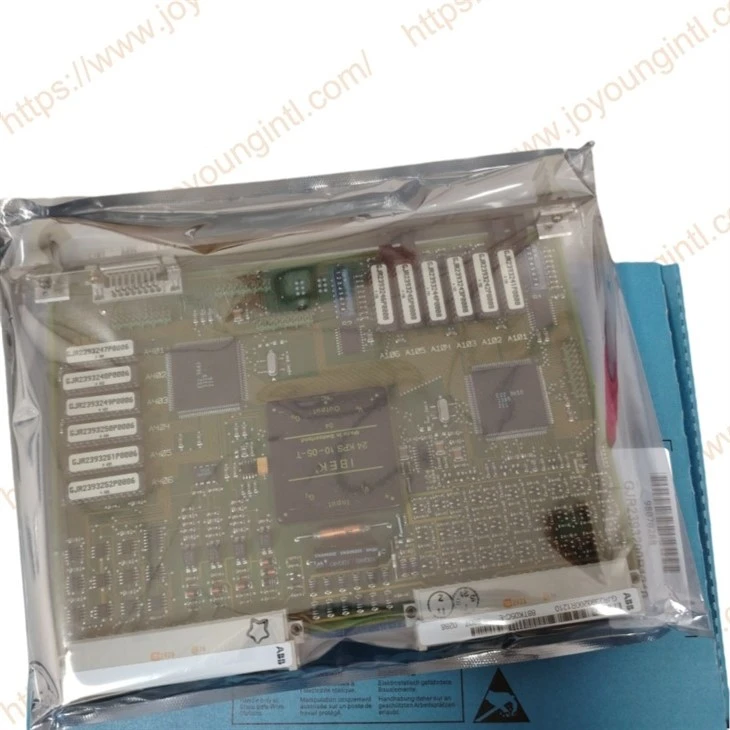

88TK05C-E GJR2393200R1210 käytetään Procontrol-järjestelmään . kuuluvilla asemilla etäkylän kytkentämoduulin 88ft05: n yhteydessä sitä käytetään Procontrol-aseman kytkemiseen etäväylään . lisää, moduulin hallintalaitteita tarvitaan. Asema .
Tekniset eritelmät
|
Valmistus |
Abb |
|
Malli |
88TK05C-E |
| Osanumero | GJR2393200R1210 |
|
Kuvaus |
Väylän kytkentämoduuli |
|
Alkuperä |
Sveitsi/ Saksa |
|
Ulottuvuus |
15*15*5cm |
|
Paino |
0,25 kg |
Tuotetiedot
Ominaisuudet:
88TK05C-E on varustettu
-One Standard Interface (SS) -asemaväylän kanssa
-ON RS485 -rajapinta kaukosäätimellä
-ON-moduulin datarajapinta kaukosäätimen kytkentämoduulilla 88ft05
-On potentiaalisesti eristävä valvontarajapinta-on-yksi-kanavan aseman-väyläkytkentä-yhdisteiden tulos lähettimen lähtövaiheiden käyttämiseen etäkäbusliitosmoduulissa 88ft 05.
Moduuli käyttää moduulia osoitteita 60 tai 61 (riippuen siitä, onko se tarkoitettu yksikanavalle tai kaksikanavalle tilalle) sekä moduulin osoite 62 (vrt. . Luku 'aseman, järjestelmän ja moduulin osoitteiden asettaminen'))
Moduuli voidaan kytkeä mihin tahansa Procontrol -kaapin . aukkoon vakiokaapissa, mutta varattuja paikkoja on kuitenkin annettu .
Virheelliset puhelinsiirto 88TK05: n ja vanhempien procontrol-moduulien välillä, jotka sijaitsevat samassa asemassa
Tietoviestinnän lähettämiseen on saatavana kaksi päämoodia, joita hallitsee viestintäohjain:
-Syklinen tila
-Vent -tila .
Syklisessä tilassa viestinnän ohjain kysyy teeskentelyjä yksi kerrallaan . Tämä pyyntö datanlähetysten lähettämiselle, joka on 88TK05, ja välitetään asemalle .
Tapahtumatilassa 88TK05 merkitsee tapahtumien esiintymistä asemalla aktivoimalla kohinakanavan ., sitten viestintäohjain tunnistaa pyynnön pyynnön aseman ja luo tapahtumapuhelun, jonka arvioidaan 88TK05 ja välitetään asemalle .}}}}}}}}}}}}}}
88TK05 lähettää aseman moduulien toimittamat sykliset tai tapahtumapuhelimet kyselyn . lähetyksen jälkeen 88ft05: n kautta etäväylälle .
Kaikki sähkeet tarkistetaan muodollisen oikeellisuuden ja tarkkuuden . Sisältö . Jos virhe havaitaan, sähke säilyy ja 88TK05 lähettää diagnoosin sähkeen sen sijaan .}}}}}}}}
Seuraavaan puheluun saakka 88TK05 -moduulipuskurit jokainen asemalta lähetettyjen lähetysten lähetettyjen sähkeiden lohko toistettua lähetystä varten, jos viestintäohjain vastaanottaa virheellisen sähkön tai jos lähetetty sähke ei saapu kaikkia .
Asema-bus-viestintä
Tietoyhteys aseman kanssa noudattaa määriteltyä protokollaa .
Col, jota ohjataan 88TK 05.
Kaikki Procontrol Station -moduulit seuraavat tätä protokollaa; Mikään aseman moduuli ei voi aktiivisesti osallistua tiedonsiirtoon ilman lupaa .
Protokollan hallinta käsittää pääasiassa seuraavat toiminnot:
-määrittämällä moduulit, jotka pyytävät lupaa lähettää . Tietopuhelinten lähettäminen asemaväylälle,
-Yhden aseman moduulin lähetysluvan jakamisen tietojen lähettämiseen station -väylälle,
-Lähetettyjen tai vastaanotettujen tietojen hankkiminen tai käytöstä poistaminen sen jälkeen, kun se on tarkistettu asianmukaisen sisällön ja muodollisen tarkkuuden suhteen,
-Syklinen moodi aseman sisällä:
Syklisessä tilassa kaikki yhdelle asemalle kuuluvat moduulit myönnetään yksi kerrallaan luvan lähettää syklinen dataltaatti korkeimmalla moduulin osoitteella . Lähetyslupa on voimassa, kunnes kaikki tiedot on lähetetty .}}}}}}}}}}}}}
