Tuotteen esittely

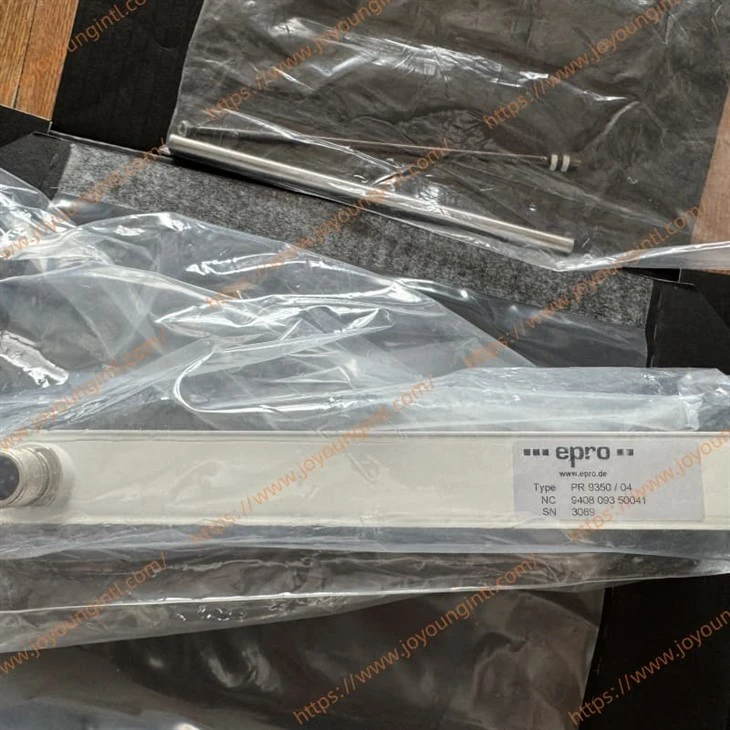

PR9350/04 on induktiivinen lineaarisesti muuttuva differentiaalimuuntaja (LVDT) anturi saksalaiselta EPRO-merkiltä. Se kuuluu PR9350-sarjaan ja on suunniteltu tarkkailemaan kriittisten turbokoneiden siirtymään{4}} liittyviä parametreja.
Tekniset tiedot
|
Valmistus |
EPRO & EMERSON |
|
Malli |
PR9350/04 |
|
Osanumero |
PR9350/04 |
|
Kuvaus |
Lineaarinen siirtymäanturi |
|
Alkuperä |
Saksa |
|
Ulottuvuus |
24*17*6cm |
|
Paino |
0,55 kg |
Tuotetiedot
Induktiiviset muuntimet PR9350/04 tai sarja K20-315 palvelevat staattisten ja dynaamisten siirtymien mittausta sekä kantoaaltotaajuuden mittaussillan yhteydessä fysikaalisten suureiden (vetolujuus- ja puristusvoimat, kaasujen ja nesteiden paine, materiaalin paksuus, poikittaismomentit) mittausta, jotka voidaan jollakin tavalla muuntaa lineaarisiksi liikkeiksi asianmukaisten lisävarusteiden avulla.
Näiden muuntimien erityispiirteitä ovat korkea resoluutio koko mittausalueella, pieni hystereesi, kompakti rakenne ja jäljitystapin (solenoidimäntä) pieni massa. Näin ollen mittauskohteeseen kohdistuvat ohjausvoimat voidaan jättää huomiotta.
Lämpötilapoikkeama on erittäin pieni, koska kompensointikäämi on kierretty suoraan mittauskelan päälle.
Näiden muuntimien asennus on kuvitteellisen helppoa. Muunnin mahdollistaa dynaamiset mittaukset 1250 Hz asti.
PR9350/04-sarjan differentiaalikäämi koostuu kahdella käämityksellä varustetusta kelamuodosta ja kelan sisällä olevasta ferromagneettisella ytimellä varustetusta jäljitystasta. Jos jäljitystappi asetetaan tarkasti kelan keskelle, molempien käämien impedanssi on sama. Käämien impedanssi kasvaa toisella puolella ja pienenee toisella puolella – jos ferromagneettisella ytimellä varustettu jäljitystappi siirtyy keskiasennosta anturin toiseen päähän.
Täydentämällä Wheatstonen sillan käämityksiä vastuksilla ja syöttämällä tälle sillalle kantoaaltotaajuus, sillan mittauslähtö lukee jännitteen, joka on verrannollinen jäljitysnastan siirtymään. Jäljitäppi on vapaasti liikkuva ja siinä on kierretanko (M3) mittauskohteeseen mekaanista sovittamista varten. Kotelon päällä on 3-napainen Cannon-liitin sähköliitäntää varten. A6500-LC LVDT-muuntimen ja A6500-UM yleismittauskortin kanssa käytetään mieluiten PR9350-tyyppisiä induktiivisia muuntimia tai sarjaa K20-315.
PR9350/04 on saatavana useilla mittausalueilla ±12 mm - ±150 mm. Sarja K20-315 koostuu PR9350/04-anturista, joka on asennettu koteloineen liitäntäkaapeliin.
A. 3-napainen liitin
B. Kirjoita etiketti
C. Asuminen
D. Jäljitäppi
A. Harting-liitin
B. Liitäntäkaapeli metallisuojaputkella ja liittimillä
C. Kotelo integroidulla PR9350:lla
D. 3-napainen liitin
Saapuvien tavaroiden tarkastus:
Tarkista lähetyksen sisältö varmistaaksesi, että se on täydellinen; tarkasta tavarat näkyvästi selvittääksesi, onko laite mahdollisesti vaurioitunut kuljetuksen aikana.
Jos sisältö on puutteellinen tai siinä havaitaan puutteita, on reklamaatio tehtävä välittömästi rahdinkuljettajalle. Lisäksi on ilmoitettava asiasta vastaavalle Emerson-myyntiorganisaatiolle, jotta laite voidaan vaihtaa. Tässä tapauksessa laitteeseen on kiinnitettävä ei--irrotettava tunniste asiakkaan asiakkaan nimi ja havaittu vika.
Avatun laitteen kanssa saa työskennellä vain asiantuntija, joka tuntee liittyvät vaarat.
