IC660BBD022 on GE Fanucin 16 -piirin lähde I/O-moduuli, osa Genius I/O Block -sarjaa. Jokainen piiri voidaan konfiguroida helposti tuloksi, kolmen-tilan tuloksi tai ulostuloksi, ja lähtöpiirit voidaan kytkeä suoraan tulopiireihin. Konfiguroitavissa oleviin ominaisuuksiin kuuluvat lähtöpulssitestitoiminto, valittavissa oleva tulosuodatusaika (10 ms - 100 ms), lähtöteho-oletusarvo ja lähdön pito viimeinen tila tai oletusarvo.
Tekniset tiedot
|
Valmistus |
General Electric (GE) |
|
Malli |
IC660BBD024 |
| Osanumero | IC660BBD024 |
|
Kuvaus |
Lohkon 12/24 Vdc lähde I/O 32 piirit |
|
Alkuperä |
USA |
|
Ulottuvuus |
23*9*10cm |
|
Paino |
1,8 kg |
Tuotetiedot

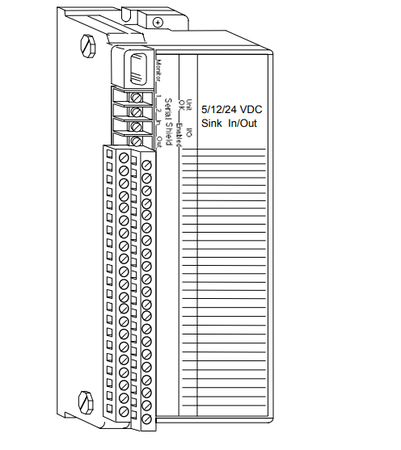

IC660BBD024 A DC 32-Piirilähteen/nielun I/O-lohko on älykäs, konfiguroitava moduuli, joka liittää ohjaimen laitteisiin, jotka tarjoavat tai hyväksyvät binaarisignaalin. Lohkot ovat yhteensopivia useiden syöttölaitteiden kanssa, mukaan lukien sekä 2- että 3-johtimiset elektroniset lähestymiskytkimet. Lähdöt voivat olla pienitehoisia ohjaus- ja näyttölaitteita, kuten releitä, kontaktoreita ja lamppuja. Saatavilla on kaksi mallia:
12/24 VDC 32- Piirin lähdelohko (IC66*BBD024), joka antaa virran kenttälähtölaitteisiin.
5/12/24 VDC 32-Circuit Sink block (IC66*BBD025), joka vastaanottaa virtaa kenttälähtölaitteista.
IC660BBD024 Ominaisuudet:
Lähde- ja Sink-versiot toimivat kumpikin nimellisjännitteellä 12–24 V DC
Altaan versio on myös +5 voltin TTL-yhteensopiva
Kolmekymmentä{0}}kaksi konfiguroitavaa I/O-piiriä, tuloa ja lähtöä voidaan sekoittaa yhteen lohkoon
Nollattavat itsesuojaavat{0}piirit
Ohjelmisto konfiguroitavissa
Edistynyt diagnostiikka
Näissä lohkoissa on 32 identtistä erillistä I/O-piiriä, joista jokainen on helppo konfiguroida tuloksi, lähdöksi tai takaisinkytkettäväksi ulostuloksi. Tämä joustavuus tarjoaa maksimaalisen suunnittelun ja sovellusten tehokkuuden.
Jokainen piiri sisältää sisäänrakennetun{0}}suojauksen, kun sitä käytetään ulostulona, mikä suojaa ohjainta ja sallii samalla lyhytaikaiset-piikit. Se suojaa myös oikosulkukuormituksilta, jotka johtuvat johdotusvirheistä.
Lohkon merkkivalot varmistavat lohkon oikean toiminnan ja suorittimen tiedonsiirron. Yksittäiset piirin LEDit logiikan puolella osoittavat jännitteen tuloissa ja lähdöissä.

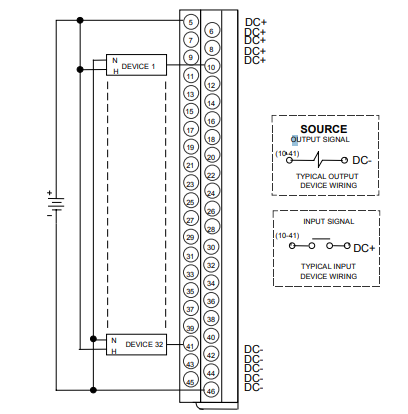

IC660BBD024 kenttäjohdotus:
Liittimet 5-46 ovat kenttälaitteita varten. Jokainen liitin hyväksyy yhden AWG #14 -johtimen (poikkileikkaus keskimäärin 2,1 mm2), kaksi AWG #14 (2,1 mm2 poikkileikkaus) kiinteää johtoa tai kaksi AWG #16 (kukin keskim. 1,3 mm2 poikkileikkaus) kierrettyä johtoa.
Mikä tahansa piiri voi olla tulo tai lähtö. Kytke kenttälaitteen toinen liitin tasavirtaan ja toinen lohkoon (liittimet 10-41). Kaikkien I/O-laitteiden on palattava samaan virtapiiriin.
Asettelusta ja virtakuormista riippuen positiiviset ja negatiiviset kytkennät voidaan väyltää ja tehdä yksittäisillä johdoilla lohkoon tai virtalähteeseen.
Jos kyseessä on lähdelohko, kytke lähdöt virtalähteen negatiiviselle puolelle ja tulot positiiviselle puolelle.
IC660BBD024 kokoonpano:
Ensin lohko on määritettävä kädessä pidettävällä-näytöllä, jotta:
Syötä sen laitenumero (sarjaväylän osoite).
Anna sen viitenumero (tarvitaan vain IC600- ja IC550-sarjan PLCy:lle).
Lisäksi, elleivät kaikki lohkon piirit ole tuloja, Block I/O Type -asetukseksi on asetettava joko Outputs tai Combination Program Block ID -näytössä.
