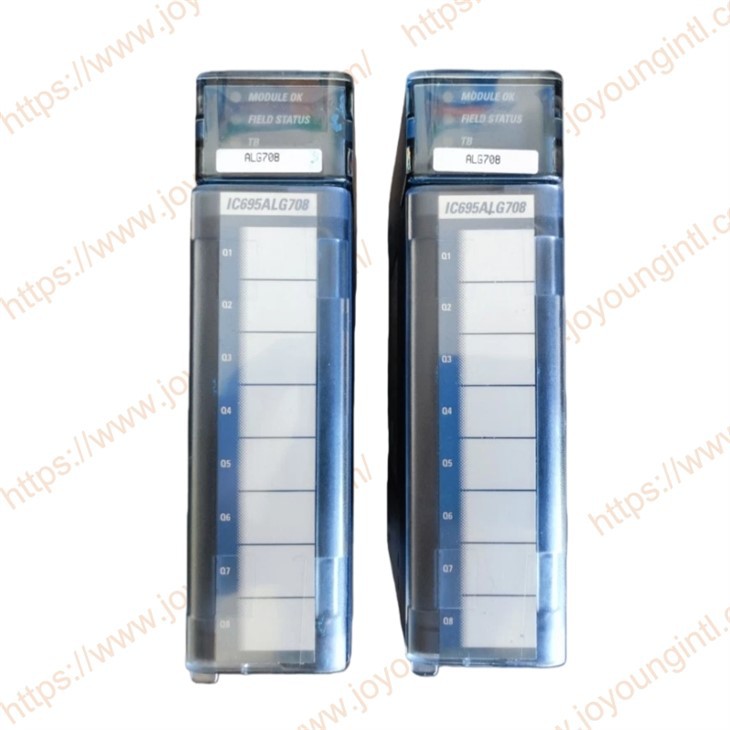

IC695ALG708 RX3İ 8-KANAVAINEN ANALOGINEN LÄHTÖMODUULI

IC695ALG708Moduulin ominaisuudet:
Täysin ohjelmistolla-konfiguroitavissa, ei moduulin hyppyjohtimia

Ota kanavat käyttöön tai poista ne käytöstä erikseen
Kiinnitys- ja hälytysrajat

Hälytysten lukitus
Konfiguroitava lähtöbias
Käyttäjän-määrittämä skaalaus
Korkea hälytys, matalan hälytyksen tunnistus ja raportointi
Moduulivian ilmoittaminen
Määritettävissä oleva viimeinen tila tai lähtöoletukset. Tukee diagnostiikkapisteen vikakontakteja logiikkaohjelman Flash-muistissa tulevia päivityksiä varten
Moduulin tila, kentän tila ja TB-merkkivalo: Positiiviset ja negatiiviset muutosnopeuden hälytykset Päätelohkon lisäyksen tai poistamisen tunnistus

Analogialähdön ohjattu palaute
Moduuli palauttaa kopion CPU:lta vastaanotetuista analogisista lähtötiedoista vastaavaan analogisen tulon jaetun muistin kanavaansa. OutputFeedbackia voidaan seurata kanaville lähetettävien arvojen tarkistamiseksi. Tiedot ovat samassa skaalatussa muodossa kuin kunkin kanavan lähtötiedot. Normaalin toiminnan aikana tämän takaisinkytkentädatan tulee vastata todellista lähtödataa yhden tai useamman moduulitulojen PLC-skannauksen jälkeen. Vikojen, ramppien, yli-alueen ja kiristysolosuhteiden aikana analogisen lähdön tiedot voivat poiketa käsketystä lähdöstä.

Yli{0}}lämpötila
Jos Yli-Lämpötila on käytössä, moduuli luo yli-lämpötilahälytyksen, jos tämän moduulin sisäinen lämpötila on liian korkea samaan aikaan päällä olevien lähtöjen määrään nähden. Yli-Lämpötilavian raportoinnin ja keskeytysten määritettävissä olevien vaihtoehtojen lisäksi yli-lämpötila ilmaistaan ​​myös Over-Temperature-bitillä tämän moduulin Status Reference -tiedoissa. Yli-lämpötilan tilabitin tunnistus on aina käytössä.

Alueen tyyppi
Jokainen moduulin kanava, jota käytetään, tulee konfiguroida virtaa/jännitettä varten. Sen jännite- tai virta-alue ja muut parametrit voidaan sitten konfiguroida tarpeen mukaan. Jos kanavalähtöä ei käytetä eikä se ole johdotettu, valitse "Disabled" -vaihtoehto. Jos kanava on poistettu käytöstä, sen muita parametreja ei tarvitse määrittää.

Jos kanava on kytketty virtalähtöön, mutta sitä ei käytetä, valitse "Disabled Current". Tämä asettaa kyseisen kanavan lähtövirran arvoon 0 mA (kanavan lähtöjännite ei ole -nolla).

Lähtöoletukset
Jos Hold Last State on käytössä, lähtö säilyttää viimeisen käskynsä arvonsa, kun CPU ilmoittaa Outputs Not Enabled tai jos jokin alla luetelluista vikatiloista ilmenee. Jos Hold Last State ei ole käytössä, lähtöä käsketään siirtymään oletusarvoon. Oletusarvo on asetettava
valitulla lähtöalueella. Jos sekä oletusarvo että ramppinopeus ovat käytössä, kanava siirtyy oletusarvoon. Vikaolosuhteet ovat:
• CPU-lähdöt eivät ole käytössä
• Taustalevyn virta ei ole kunnossa. Tällöin ramppia ei tapahdu, vaikka ramppaus olisi käytössä.
• Yhteyden katkeaminen CPU:sta.
• I/O-tiedonsiirron katkeaminen.
• Kenttätehon menetys.

Tulostaa oletushuomautuksia
• Moduulin kuuma poisto I/O-tilassa saa kaikki lähdöt jäämään viimeiseen tilaan (myös kanavat, jotka on määritetty pakottamaan oletusarvoon). Jos tämä toiminto ei ole toivottava, lähdöt voidaan pakottaa oletusarvoihin katkaisemalla ensin kenttävirta ja poistamalla tämän moduulin liitinlohko ennen moduulin kuumaa-irrottamista.

• Moduulin nollaus SVC_REQ 24:llä saa kaikki kanavat säilyttämään viimeisen tilan, vaikka oletusarvo olisi määritetty. Sovellusohjelman on käsiteltävä lähdön oletusarvot ennen palvelupyynnön suorittamista.

• Ramppinopeuden oletusasetus jätetään huomioimatta, jos taustalevyn teho virtalähteestä katkeaa. Oletusarvolle määritetyt kanavat siirtyvät oletusarvoon välittömästi.

• Kun konfiguraatio tallennetaan ensimmäisen kerran taustalevyn tehon palautuksen jälkeen, oletusramppinopeutta ei käytetä. Jokainen oletusarvolle määritetty kanava siirtyy oletusarvoonsa välittömästi. Jos analogista virtaa ei ole menetetty ja sama kokoonpano palautetaan seuraavan -käynnistyksen yhteydessä, kanavan tila ei muutu virran katkeamisen jälkeen. Oletusramppinopeutta käytetään kaikissa myöhemmissä uudelleenmäärityksissä.
