GE FANUC IC693BEM331 -moduuli

TheIC693BEM331on GE Fanucin kehittämä Genius-väyläohjainmoduuli, joka toimii olennaisena viestintämoduulina Series 90-30 PLC -järjestelmässä. Moduuli yhdistää Series 90-30 PLC:n Genius I/O-sarjaväylään tarjotakseen nopeaa tiedonsiirtoa ja etä-I/O-laitteiden ohjausta.

Sarjan 90-30 Genius-väyläohjain (nroIC693BEM331) tarjoaa rajapinnan Series 90-30 PLC:n ja Genius I/O -sarjaväylän välillä. GBC vastaanottaa ja lähettää jopa 128 tavun ohjaustietoja jopa 31 laitteelle Genius I/O-väylällä. Genius BusController voi palvella:

Genius-lohkottarjoavat käyttöliittymän laajalle valikoimalle erillisiä, analogisia ja erikois{0}}käyttöön tarkoitettuja kenttälaitteita. Huomaa, että GCM- ja GCM+-moduulit on kuvattu aiemmin. Genius-lohkoja ei voi hallita.
Remote Drops, joka koostuu sarjan 90-70 1/0 telineistä, jotka on liitetty väylään RemoteI/0-skannerimoduulien kautta. Jokaisessa näistä pisaroista voi olla mikä tahansa sekoitus Series 90-70 erillisiä ja analogisia 1/0-moduuleja, jotka tarjoavat jopa 128 tavua tulodataa ja 128 tavua lähtödataa.
Field Control I/O Station,joka koostuu väyläliitäntäyksiköstä (BlU) ja jopa kahdeksasta lisäkenttäohjausmoduulista. Moduuli tarjoaa älykkään prosessoinnin, 1/0-skannauksen ja ominaisuuskonfiguroinnin I/O-asemalle.
Genius{0}}käsinäyttö (HHM), joka on kannettava laite, joka voidaan asentaa myös pysyvästi. HHM tarjoaa kätevän käyttöliittymän lohkon asettamiseen, tietojen valvontaan ja diagnostiikkaan.
Useita isäntiä, datagrammeja ja globaalia dataa käyttävään viestintään.

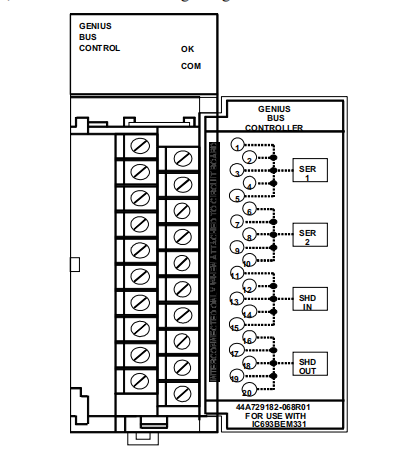

Genius-väyläohjainmoduuli

Yhteinen järjestelmäarkkitehtuuriIC693BEM331on seuraava:
PLC CPU
↓

IC693BEM331
↓

Genius bussi
↓
Etä-I/O-moduuli
Tämän puitteissa:
PLC on vastuussa logiikan ohjauksesta.
Genius Network vastaa{0}}viestinnästä sivustolla.
I/O-laite vastaa signaalin hankinnasta.

Teollisuuden automaation ohjaus:
Erillisten I/O-laitteiden liittäminen: solenoidiventtiilit, moottorin käynnistimet, rajakytkimet jne.
Analogisten I/O-laitteiden liittäminen: painelähettimet, lämpötila-anturit, virtausmittarit jne.
Erikoiskäyttöisten{0}}kenttälaitteiden liittäminen
Hajautettu I/O-järjestelmä:
Kommunikointi Remote I/O -haaran kanssa (kytketty Remote I/O -skannerimoduulin kautta Series 90-70 I/O -telineeseen)
Field Control I/O -asema (kytketty väyläliitäntäyksikön kautta, tukee jopa 8 lisäkenttäohjausmoduulia)
Genius-käsinäyttö (Hand{0}}Held Monitor)
Järjestelmäintegraatio:
Tietojen vaihto isäntäjärjestelmän (Host) kanssa
Laajojen hajautettujen ohjausjärjestelmien rakentaminen-

Ympäristövaatimukset:
On suositeltavaa asentaa suojakotelon sisään, jotta vältetään suora kosketus veteen, liiallinen kosteus ja äärimmäiset lämpötilaolosuhteet.
Suojausluokka: IP20. Soveltuu asennettavaksi teollisuuden ohjauskaappiin.
Konfigurointimenetelmä:
Moduulin konfigurointi voidaan suorittaa GE Fanucin{0}}käsimonitorilla.
Järjestelmäohjelmointi voidaan suorittaa Logicmaster 90 -ohjelmistolla.
Huoltovaatimukset:
Pätevien ammattilaisten tulee suorittaa piirien huolto.
Väärä johdotus tai käyttö voi aiheuttaa laitevian, omaisuusvahinkoja tai henkilövahinkoja.

AsennettaessaIC693BEM331, seuraavat vaiheet on yleensä noudatettava:
Katkaise PLC-järjestelmän virransyöttö
Aseta moduuli sarjan 90-30 telineen pystysuoraan aukkoon.
Liitä Genius-väyläkaapeli
Määritä laitteen osoite
Suorita järjestelmän konfigurointi Logicmaster 90- tai Proficy-ohjelmistolla
Kun konfigurointi on valmis, PLC voi kommunikoida etälaitteiden kanssa Genius-verkon kautta.
