IC693CHS391G Series 90-30 pohjalevyä on saatavana 5- ja 10-paikkaisena kokoonpanona sovelluksesi tarpeisiin. Voit valita laajennus- tai etäjalustat monitelinejärjestelmiin, jotka kattavat jopa 700 jalan etäisyyden suorittimesta. GE Fanuc tarjoaa vakiopituisia kaapeleita helppoon asennukseen ja johdotustietoja mukautetuille sovelluksille.

IC693CHS391 Päätoiminnot ja tekniset tiedot

Ydintoiminnot:

90-30-sarjan PLC:n päätausta-/alustalevynä se tarjoaa fyysiset asennuspaikat, sähköliitännät moduulien välillä ja tietoliikenneväylät CPU-moduuleille, I/O-moduuleille ja tietoliikennemoduuleille.

Se integroi 24 VDC:n virtalähteen, joka voi antaa virtaa suoraan logiikkamoduuleille (CPU, tietoliikennemoduuleille jne.) ja joihinkin siihen asennettuihin pienitehoisiin -I/O-moduuleihin. Suuritiheyksisille-- tai erityisille I/O-moduuleille tarvitaan yleensä lisävirtalähdemoduuli.

Tärkeimmät tiedot:

Slottien määrä: 8 paikkaa.

Paikka 1: Yleensä kiinteä virtalähdemoduulin tai CPU-moduulin asentamista varten (CPU-tyypistä riippuen). CHS391:ssä sen integroitu virtalähde sijaitsee telineen sisällä, joten korttipaikkaa 1 käytetään CPU-moduulille.

Paikat 2-8: Käytetään erilaisten I/O-moduulien (digitaalinen tulo/lähtö, analoginen tulo/lähtö), viestintämoduulien (kuten Genius-väyläohjaimien, Ethernet-moduulien) ja erikoistoimintomoduulien asentamiseen.

Syöttöjännite: 24VDC. Vaatii ulkoisen 24 VDC säädellyn virtalähteen.

Teholähtö (sisäinen): Antaa +5VDC-logiikkavirran taustalevyn väylään.

Tiedonsiirtoväylä: Tarjoaa patentoidun rinnakkaisväylän 90{1}}30-sarjalle, jota käytetään nopeaan tiedonvaihtoon suorittimen ja eri paikkamoduulien välillä.

Fyysiset ominaisuudet:

Metallikotelo, vankka ja kestävä, sopii teollisuusympäristöihin.

Kiinnitetään ohjauskaapin paneeliin DIN-kiskolla tai suorilla pulteilla.

Etu{0}}päässä on moduulisalvat ja tilanilmaisinalueet.

Tyypillinen järjestelmäkokoonpano: Tavallisessa 90-30 PLC-asemassa IC693CHS391 on konfiguroitu seuraavasti:

Paikka 1: Asenna 90-30-sarjan CPU-moduulin (esim. IC693CPU351, IC693CPU374 jne.).

Paikat 2-8: Asenna erilaisia ​​I/O-moduuleja ohjausvaatimusten mukaan. Esimerkiksi:

IC693MDL740 (32-pisteinen digitaalitulo)

IC693MDR390 (16 pisteen relelähtö)

IC693ALG392 (analoginen tulo/lähtö)

IC693BEM331 (Genius-väyläohjain)

Ulkoinen virtalähde: Tarvitaan erillinen, riittävän tehokas 24 VDC hakkurivirtalähde, joka on kytketty CHS391:n tehontuloliittimeen.

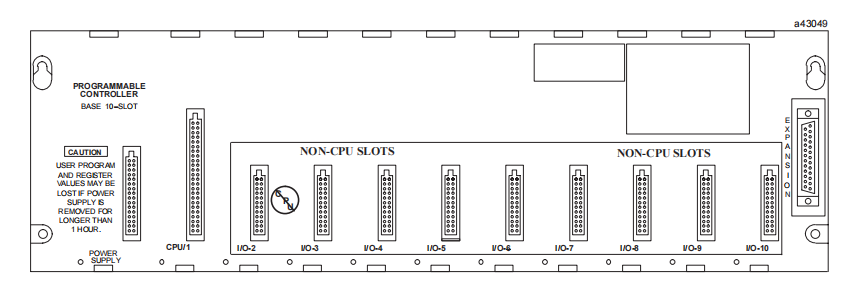

Virtalähdemoduuli on kytkettävä näiden pohjalevyjen vasempaan paikkaan (jota ei ole numeroitu). Vasen paikka on ainutlaatuinen koko ja tyyppi
tukee virtalähdemoduulia.

CPU-moduuli (tai erityinen lisävarustemoduuli) on asennettava näiden pohjalevyjen paikkaan 1. Paikka 1 on ainutlaatuinen koko ja tyyppi, joka tukee vain CPU-moduulia tai erityistä lisävarustemoduulia, kuten FIP Remote I/O Scanner (IC693BEM330). Paikka 1 on merkitty CPU/1.

Paikkoja, joiden numero on 2 tai suurempi, on yksilöllinen koko ja tyyppi, jotka tukevat vain I/O- tai Optio-moduuleja.

Laajennus- ja Remote-pohjalevyjä tuetaan, joten 25{1}}nastainen D-tyyppinen naaraslaajennusliitin sijaitsee pohjalevyn oikeassa päässä, jotta se voidaan liittää laajennus- tai kauko-alustaan.

Koska CPU on modulaarinen, se voidaan vaihtaa tai vaihtaa toiseen tyyppiin, jos lisäominaisuuksia halutaan.

Vain yksi suorittimen pohjalevy on sallittu järjestelmää kohden. Jos järjestelmässä käytetään useampaa kuin yhtä pohjalevyä, lisälevyjen on oltava joko laajennus- tai etäkäyttötyyppejä.

Modulaariselle prosessorin alustalle määritetään aina oletusarvoisesti telinenumero 0.
